サイドカッター
| 図 面 | 再研磨可能基本寸法 | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
| ||||||||||||||||||||||||||||

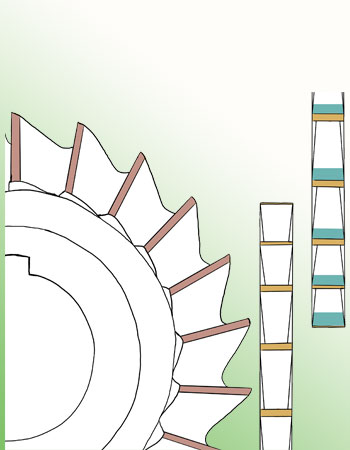

| 赤＝幅詰め 青＝刃裏 黄＝外周 |
| 研磨名 | 説明 | 追加工 | 説明 |
|---|---|---|---|
| 外周 | 外周2番角を再研磨します | ｺｰﾅｰRつけ（ﾗｼﾞｱｽ） | 先端ｺｰﾅｰにﾗｼﾞｱｽ加工を行います |
| 刃裏 | すくい面を再研磨します | C面つけ（面取り） | 先端ｺｰﾅｰに面取り加工を行います |
| 幅詰め | 刃の幅詰めを行います摩耗部を切断、先端形状を再生します |
・特にお申し付けがない場合、「外周」のみが基本となり、傷み具合によっては「刃裏」を再研します。
※ 研磨すれば寸法は縮小しますので、出来上がり寸法でご容赦ください。
※ 「コーナーＲつけ」や「Ｃ面つけ」に関しましては、他箇所への研磨も必要となる場合があります。
・コーナーラジアスの精度交差は、別途ご相談ください。
・刃先の幅詰めは基本的に行いませんが、ご要望があるものについては行います。
| サイドカッター可能形状 | |
|---|---|

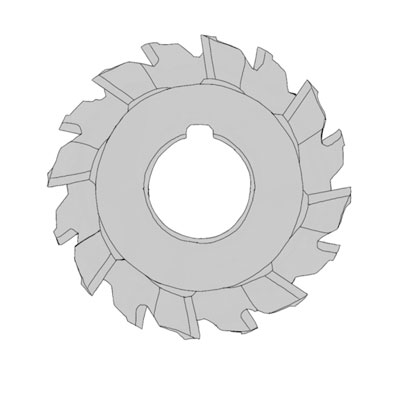

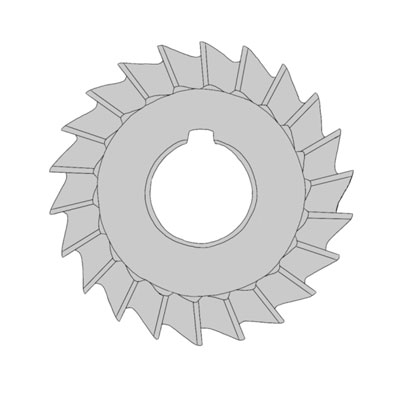

| ● サイドカッター | ● 千鳥刃サイドカッター |
 |
 |
