| 図 面 |
再研磨可能基本寸法 |
 |
| 素材 |
ハイス、超硬、蠟付け |
| 刃径(φ) |
10.0< |
| 刃長（mm） |
＜150 |
| ｼｬﾝｸ径（φ） |
4～42 |
| 全長（mm） |
- |
| ﾈｼﾞﾚ角（°） |
0～60° |
| 逆ﾈｼﾞﾚ |
- |
| 可変ﾈｼﾞﾚ |
- |
| ﾃｰﾊﾟｰ角（°） |
- |
| 逆ﾃｰﾊﾟｰ |
- |
| 首形状 |
ｽﾄﾚｰﾄﾈｯｸ可、ﾃｰﾊﾟｰﾈｯｸ可 |
| 千鳥刃 |
○ | |

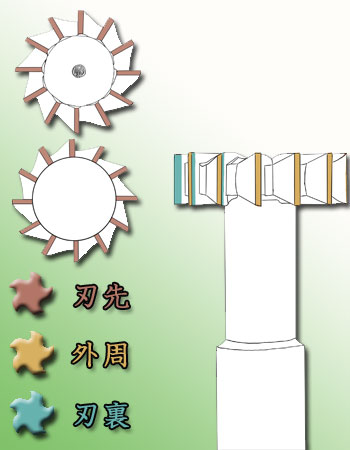

| 赤＝幅詰め 青刃裏 黄＝外周 |
|
| 研磨名 |
説明 |
追加工 |
説明 |
| 外周 |
外周2番角を再研磨します |
C面つけ（面取り） |
先端ｺｰﾅｰに面取り加工を行います |
| 刃裏 |
すくい面を再研磨します |
ｺｰﾅｰRつけ（ﾗｼﾞｱｽ） |
先端ｺｰﾅｰにﾗｼﾞｱｽ加工を行います |
| 刃先 |
刃の幅詰めを行います |
首逃し |
シャンク部を研削し有効長を確保します |
・特にお申し付けがない場合、「外周」のみが基本となり、傷み具合によっては「刃裏」を再研します。
※ 研磨すれば寸法は縮小しますので、出来上がり寸法でご容赦ください。
・刃先の幅詰めは基本的に行いませんが、ご要望があるものについては行います
| ● ティースロットカッター（T-Slot Milling Cutter） |
 |
| ● 千鳥刃ティースロットカッター（T-Slot Milling Cutter） |
 |
