ボールエンドミル

図　　面 再研磨可能基本寸法
素材 ハイス、超硬、蠟付け
刃径(φ) 2～40
Rサイズ（R) 1～20
刃長（mm） ＜150
ｼｬﾝｸ径（φ） 6～42
全長（mm） 60～300
刃数（枚） 2～6
ﾈｼﾞﾚ角（°） 0～60°
不等分割 ○
不等リード ○
逆ﾈｼﾞﾚ ○
可変ﾈｼﾞﾚ ○
首形状 ｽﾄﾚｰﾄﾈｯｸ可、ﾃｰﾊﾟｰﾈｯｸ可

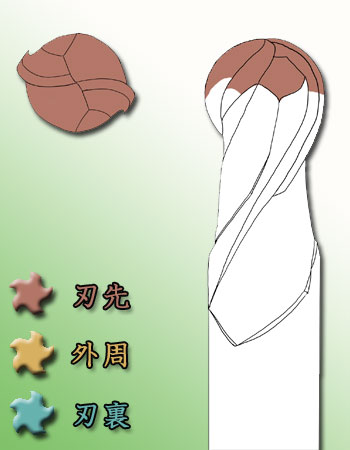

赤=ボールR部
研磨名 説明 追加工 説明
再研
 ﾎﾞｰﾙR部とｷﾞｬｯｼｭを再研磨します
 首逃し
 首部を研削し有効長を確保します
カット 摩耗部を切断し、刃つけを行います

・特にお申し付けがない場合、ボールR部の「再研」のみが基本となります。
※　研磨すれば全長は縮小しますので、出来上がり寸法でご容赦ください。
・Ｒ精度交差は通常で「±0.020」以内程度です。
※　より厳しい交差につきましては、別途ご相談ください。
・特にお申し付けがない場合、こちらの判断で摩耗の激しいものについては「カット」いたします。

ボールエンドミル可能形状例

●　 ボールエンドミル(Ball Endmill)
●　 ハイヘリカルボールエンドミル(Hi-helical Ball Radius Endmill)
●　ラフィングボールエンドミル(Roughing Ball Endmill)
