スクエアヘッド

● スクエアヘッド(Square Head)

研磨名	説明
刃先	底刃およびｷﾞｬｯｼｭを再研磨します
外周	外周2番角、3番角を再研磨します
刃裏	すくい面を再研磨します
全研	上記を全て行います

再研磨可能基本寸法

刃径	10～32
刃数（枚）	3～4
不等分割	○
不等リード	○
可変ﾈｼﾞﾚ	○

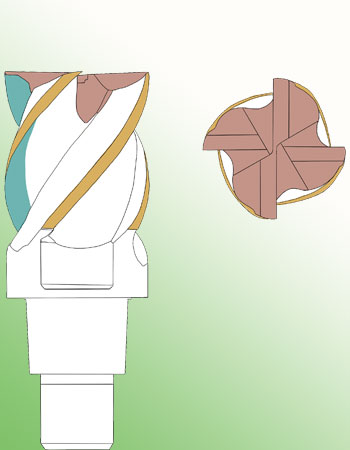

赤＝底刃　黄色＝外周　青＝刃裏

取り扱い例

三菱マテリアル

型番	便宜上の名称	径
iMX-S3HV	3枚刃制振スクエアヘッド	φ10・φ12・φ16・φ20・φ25
iMX-S4HV	4枚刃制振スクエアヘッド	φ10・φ12・φ16・φ20・φ22・φ25・φ28・φ30・φ32
iMX-S4HV	4枚刃制振スクエアヘッド　長刃	φ16・φ20
iMX-S4HV-S	外周刃クーラントホール付き 4枚刃制振スクエアヘッド	φ10・φ12・φ16・φ20・φ25
