| 図 面 |
再研磨可能基本寸法 |
 |
| 素材 |
ハイス、超硬 |
| 刃径(φ) |
4～40 |
| 刃長（mm） |
＜150 |
| ｼｬﾝｸ径（φ） |
6～42 |
| 全長（mm） |
60～300 |
| 刃数（枚） |
2～4 |
| ﾈｼﾞﾚ角（°） |
0~45℃ |
| 不等分割 |
－ |
| 不等リード |
－ |
| 逆ﾈｼﾞﾚ |
－ |
| 可変ﾈｼﾞﾚ |
－ |
| ﾃｰﾊﾟｰ角（°） |
－ |
| 逆ﾃｰﾊﾟｰ |
－ |
| 首形状 |
ｽﾄﾚｰﾄﾈｯｸ可、ﾃｰﾊﾟｰﾈｯｸ可 | |

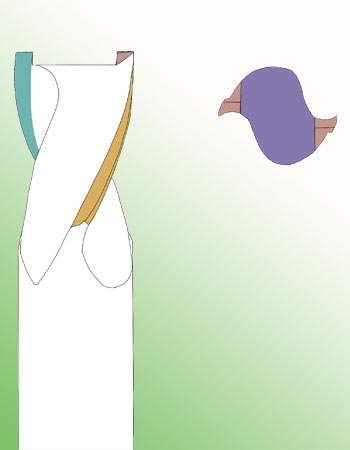

| 黄＝外周 青＝刃裏 赤＝底刃 紫＝内周刃と空洞部 |
|
| 研磨名 |
説明 |
追加工 |
説明 |
| 外周 |
外周2番角、3番角を再研磨します |
ｺｰﾅｰRつけ（ﾗｼﾞｱｽ） |
先端ｺｰﾅｰにﾗｼﾞｱｽ加工を行います |
| 刃裏 |
すくい面を再研磨します |
C面つけ（面取り） |
先端ｺｰﾅｰに面取り加工を行います |
| 刃先 |
底刃を再研磨します |
指定寸法 |
工具を研削し、径を修正します |
| 内周 |
内周刃と空洞部を再研します |
首逃し
段付加工 |
シャンク部を研削し有効長を確保します
スリムシャンクへ丸研します。 |
・特にお申し付けがない場合、「外周・刃裏」が基本となります。
・追加で刃先及び内周を研磨させていただく場合があります。
※ 研磨すれば寸法は縮小しますので、出来上がり寸法でご容赦ください。
※ 「コーナーＲつけ」や「Ｃ面つけ」に関しましては、刃先研削が必要となる場合があります。
・コーナーラジアスの精度交差は通常で「±0.020」以内程度です。
※ より厳しい交差につきましては、別途ご相談ください。
・特にお申し付けがない場合、こちらの判断で摩耗の激しいものについては「カット」いたします
Oリング溝加工用エンドミル可能形状例
| ● Oリング溝加工用エンドミル（Endmill for O Ring Groove） |
 |
| ● Oリング溝加工用エンドミル（Endmill for O Ring Groove） |
 |
