多刃ラジアスヘッド

●　ラジアスヘッド(Radius Head)
研磨名 説明
刃先 底刃およびｷﾞｬｯｼｭを再研磨します
外周 外周2番角、3番角を再研磨します
刃裏 すくい面を再研磨します
ﾗｼﾞｱｽ ｺｰﾅｰRを付け直します
全研 上記を全て行います

再研磨可能基本寸法

刃径 10～25
ｼｬﾝｸ径（φ） 6～15
刃数（枚） 2～8
不等分割 ○
不等リード ○
複合ラジアス ×

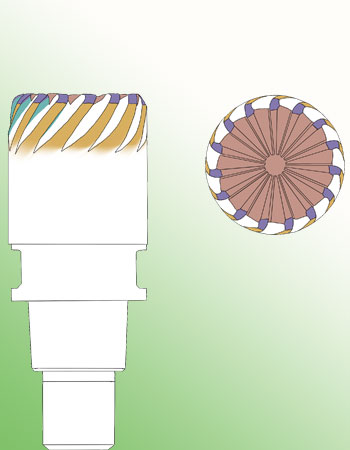

赤＝底刃　黄色＝外周　青＝刃裏　紫＝ラジアス

取り扱い例

三菱マテリアル

型番 便宜上の名称 径
iMX-C6HV 多刃制振ラジアスヘッド（６枚刃） φ10・φ12
R0.5～R1
iMX-C10HV 多刃制振ラジアスヘッド（10枚刃） φ16
R1
iMX-C12HV 多刃制振ラジアスヘッド（12枚刃）
 φ20・φ25
R1
iMX-C8T-C 底刃クーラント付き多刃８°
テーパーラジアスヘッド（8枚刃）
 φ８
R0.5~R1
iMX-C10T-C 底刃クーラント付き多刃８°
テーパーラジアスヘッド（10枚刃）
 φ10
R0.5~R1
iMX-C12T-C 底刃クーラント付き多刃８°
テーパーラジアスヘッド（12枚刃）
 φ15・φ19
R２
iMX-C15T-C 底刃クーラント付き多刃
テーパーラジアスヘッド（15枚刃）
 φ15・φ19
R0.5～R1
